设备组成

• 往复机：是核心部件，可在一定范围内做往复运动，带动喷枪实现均匀的喷涂动作。通常具有可调节的运动速度、行程等参数，以适应不同工件的喷涂需求。

• 喷枪系统：安装在往复机上，根据喷涂材料和工艺要求选择不同类型的喷枪，如空气喷枪、静电喷枪等。喷枪的喷嘴大小、形状以及喷涂角度等也可根据具体情况进行调整，以确保喷涂效果。

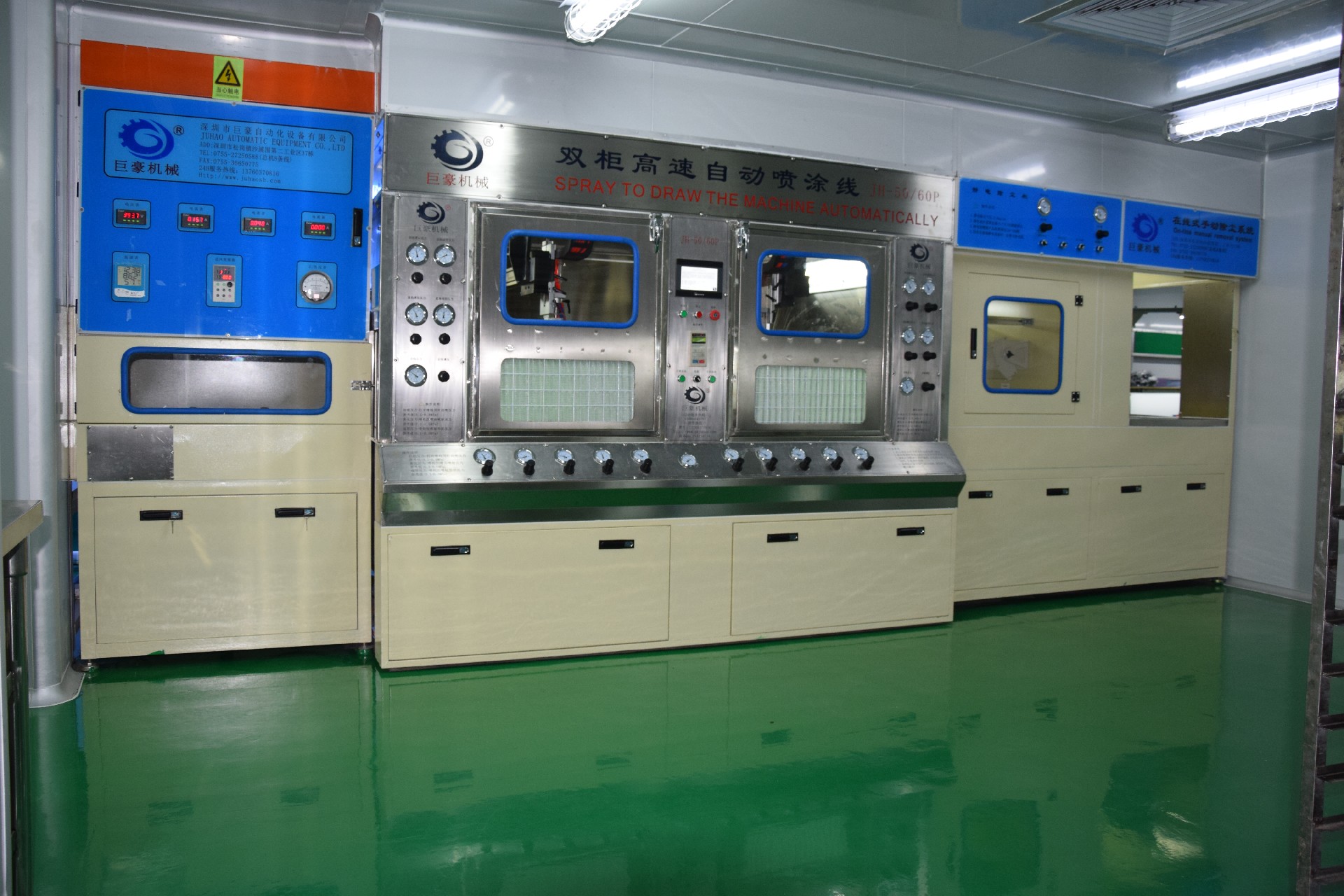

• 双柜：一般包括两个工作柜，一个用于喷涂作业，另一个可进行工件的上下料或等待喷涂，这样可以实现连续作业，提高生产效率。工作柜通常配备有通风系统，用于排出喷涂过程中产生的漆雾和废气，保持工作环境的安全和清洁。还可能包括照明设备，以便操作人员清晰地观察喷涂情况。

• 控制系统：用于控制往复机的运动、喷枪的工作参数（如喷涂压力、流量等）以及整个喷涂过程的自动化流程。操作人员可以通过控制系统设置各种参数，实现精确的喷涂控制。一些先进的控制系统还具备故障诊断和报警功能，能够及时发现并解决设备运行过程中出现的问题。

工作原理

• 首先，将待喷涂的工件放置在工作柜的合适位置上，通过控制系统设定好往复机的运动参数，如行程、速度等，以及喷枪的工作参数。然后启动设备，往复机带动喷枪在工件表面做往复运动，同时喷枪按照设定的参数喷出涂料，均匀地覆盖在工件表面。在喷涂过程中，通风系统不断将漆雾和废气排出工作柜，确保工作环境安全。当一个工作柜内的工件喷涂完成后，可将其转移出去进行后续处理，同时将另一个工作柜内已准备好的工件送入喷涂位置，实现连续的喷涂作业。

应用领域

• 汽车制造：用于汽车车身、零部件（如发动机罩、车门等）的喷涂，能够实现高效、均匀的涂层覆盖，提高汽车的外观质量和防腐性能。

• 家具行业：对家具的表面进行喷涂，如木板、柜门等，可根据不同的家具风格和客户需求，选择不同的涂料和喷涂效果，如哑光、高光等。

• 机械制造：各类机械设备的外壳、零部件等在加工完成后，通常需要进行喷涂处理，以保护金属表面防止生锈，并起到美观的作用。

• 电子设备：如电脑机箱、手机外壳等电子设备的外壳喷涂，不仅可以提供良好的外观效果，还能起到一定的防护作用，如防刮、耐磨等。

优点

• 喷涂效率高：双柜设计配合往复机的自动化运动，能够实现连续不间断的喷涂作业，大大提高了生产效率，适合大规模的喷涂生产需求。

• 涂层质量好：往复机带动喷枪运动，能够保证喷枪与工件表面的距离和角度相对稳定，从而使涂料均匀地喷涂在工件表面，形成厚度均匀、质量稳定的涂层，减少了人工喷涂可能出现的厚度不一致、漏喷等问题。

• 节省涂料：通过精确的喷枪控制和往复机的运动规划，可以有效地减少涂料的浪费，相比人工喷涂，能够更精准地将涂料喷涂在需要的部位，降低了涂料的使用量。

• 安全性高：工作柜配备的通风系统和安全防护装置，能够有效排出有害气体，减少操作人员接触漆雾和有害化学物质的机会，提高了工作环境的安全性。同时，自动化的喷涂过程也减少了人工操作带来的安全风险。
